RSM超薄液壓油缸  | ●扁平設計適用于窄小空間作業需求。 ●底座螺孔便于固定。 ●溝槽式主軸表面，不需加裝墊塊。 ●主軸及液壓缸內壁硬鉻處理耐磨、抗腐蝕。 ●強力彈簧加速主軸回縮速度。 ●防塵環減少污染物附著。 ●上螺帽保護主軸過度伸長。 ●表面烤漆美觀抗腐蝕、防銹。 ●各型號均含 3/8NPT 快速接頭及防塵蓋。 |

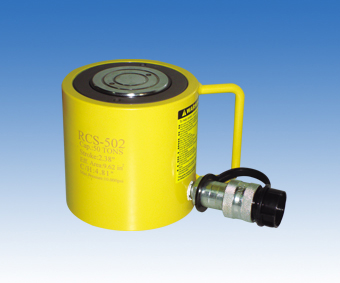

RCS 單作用低型液壓油缸 | ●質輕且基體低，但揚程要求較RSM高時，適用此系列。 ●溝槽式主軸表面具螺牙孔便于安裝傾斜墊塊(選配)。 ●主軸及液壓缸內壁硬鉻處理耐磨、抗腐蝕。 ●強力彈簧加速主軸回縮速度。 ●防塵環減少污染物附著。 ●上螺帽保護主軸過度伸長。 ●表面烤漆美觀抗腐蝕、防銹。 ●各型號均含 3/8NPT 快速接頭及防塵蓋。 |
型號 | 承載能力 (ton) | 行程 (mm) | 有效面積 (cm2) | 使用油量 (cm3) | 本體高度 A(mm) | 伸長總高 B(mm) | 外徑 D(mm) | 內徑 E(mm) | 主軸直徑 F(mm) | 凸出高度 K(mm) | 主軸螺紋 O(mm) | 螺紋深度 P(mm) | 螺紋孔距 U(mm) | 重量 (kg) |
| RSM-50 | 5 | 6 | 6.5 | 4 | 32 | 38 | 58×41 | 28.7 | 25.4 | 1 | – | – | – | 1.0 |
| RSM-100 | 10 | 12 | 14.5 | 18 | 43 | 54 | 82×55 | 42.9 | 38.1 | 1 | – | – | – | 1.4 |
| RSM-200 | 20 | 11 | 28.7 | 32 | 51 | 62 | 101×76 | 60.5 | 50.8 | 1 | – | – | – | 3.1 |
| RSM-300 | 30 | 13 | 42.1 | 55 | 58 | 71 | 117×95 | 73.2 | 63.4 | 2 | – | – | – | 4.5 |
| RSM-500 | 50 | 16 | 62.1 | 99 | 66 | 82 | 140×114 | 88.9 | 69.8 | 2 | – | – | – | 6.8 |
| RSM-750 | 75 | 16 | 102.6 | 164 | 79 | 95 | 165×139 | 114.3 | 82.6 | 2 | – | – | – | 11.3 |
| RSM-1000 | 100 | 16 | 126.7 | 203 | 85 | 101 | 178×153 | 127.0 | 92.2 | 2 | – | – | – | 14.5 |
| RSM-1500 | 150 | 16 | 198.1 | 317 | 100 | 116 | 215×190 | 158.8 | 114.3 | 2 | – | – | – | 26.3 |
型號 | 承載能力 (ton) | 行程 (mm) | 有效面積 (cm2) | 使用油量 (cm3) | 本體高度 A(mm) | 伸長總高 B(mm) | 外徑 D(mm) | 內徑 E(mm) | 主軸直徑 F(mm) | 凸出高度 K(mm) | 主軸螺紋 O(mm) | 螺紋深度 P(mm) | 螺紋孔距 U(mm) | 重量 (kg) |
RCS-101 | 10 | 38 | 14.5 | 55 | 88 | 126 | 69 | 42.9 | 38.1 | 5 | M4 | 8 | 26 | 4.1 |
RCS-201 | 20 | 45 | 28.7 | 129 | 98 | 143 | 92 | 60.5 | 50.8 | 3 | M5 | 8 | 39 | 5.0 |
RCS-302 | 30 | 62 | 42.1 | 261 | 117 | 179 | 101 | 73.2 | 66.5 | 3 | M5 | 8 | 39 | 6.8 |
RCS-502 | 50 | 60 | 62.1 | 373 | 122 | 182 | 124 | 88.9 | 69.8 | 2 | M5 | 8 | 39 | 10.9 |
RCS-1002 | 100 | 57 | 126.7 | 722 | 141 | 198 | 165 | 127.0 | 92.2 | 1 | M8 | 10 | 55 | 22.7 |
