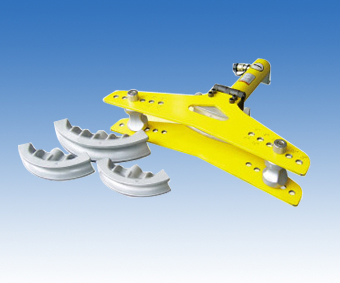

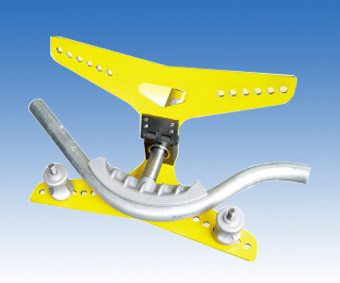

水電工程用液壓彎管工具 ●適用一般水管、導線管、瓦斯管、厚鋼管，角度彎曲90。 ●1/2"~2"一次成形90°，2 1/2"~3"必須移動管子彎曲3~5次， 才能達到彎曲弧度。 ●采用鋁合金彎曲模具,攜帶輕便。 ●3"以上彎曲模子均以延長性好的球墨鑄鐵造而成堅固不易破裂。 ●操作時請依管徑來對照模具規范，不可拿大彎小管。彎4"時應5 次到10次移動，不可二次彎成會造成管子凹陷或模子裂損。 注意：不可彎無縫鋼管！ |
|
型號 | 出力 （ton） | 使用范圍 | 行程 （mm) | 使用油量 （cc） | 重量 （kg） | ||
薄鋼管（A） | 厚鋼管（B） | 瓦斯管（SGB） | |||||
SPK-3PB | 15.0 | 15mm-75mm （5/8")-(3") | 16mm-82mm (1/2")-(3") | 15mm-65mm (1/2")-(21/2") | 270 | 720 | 18.6 |
SPK-4PB | 25.0 | 15mm-75mm （5/8")-(3") | 16mm-104mm (1/2")-(4") | 15mm-100mm (1/2")-(4") | 270 | 760 | 28.8 |
彎管模號 （管號） | 適用管規格 | 彎曲半徑 | |||
管外徑 | 管內徑 | 管厚 | |||
厚 鋼 管 B | B16（1/2＂） | 21.0 | 16.4 | 2.3 | 75 |
B22（3/4＂） | 26.5 | 21.9 | 2.3 | 90 | |
B28（1＂） | 33.3 | 28.3 | 2.5 | 130 | |
B36（11/4＂） | 41.9 | 36.9 | 2.5 | 195 | |
B42（11/2＂） | 47.8 | 42.8 | 2.5 | 230 | |
B54（2＂） | 59.6 | 54.0 | 2.8 | 270 | |
B70（21/2＂） | 75.2 | 69.6 | 2.8 | 450 | |
B80（3＂） | 87.9 | 82.3 | 2.8 | 500 | |
B92（31/2＂） | 100.7 | 93.7 | 3.5 | 500 | |
B104（4＂） | 113.4 | 106.4 | 3.5 | 680 | |
瓦 斯 管 S G P | SGP15（1/2＂） | 21.7 | 16.1 | 2.8 | 60 |
SGP20（3/4＂） | 27.2 | 21.6 | 2.8 | 80 | |
SGP25（1＂） | 34.0 | 27.6 | 3.2 | 100 | |
SGP32（11/4＂） | 42.7 | 35.7 | 3.5 | 130 | |
SGP40（11/2＂） | 48.6 | 41.6 | 3.8 | 160 | |
SGP50（2＂） | 60.5 | 52.9 | 4.2 | 220 | |
SGP65（21/2＂） | 76.3 | 67.9 | 4.2 | 320 | |
SGP80（3＂） | 89.1 | 80.7 | 4.2 | 425 | |
SGP90（31/2＂） | 101.6 | 93.2 | 4.2 | 550 | |
SGP100（4＂） | 114.3 | 105.3 | 4.2 | 600 | |
